Schnelllink: Gleich zum Download detaillierter Ausführungsbeschreibungen
Innendämmung mit EPS-Verbundplatten
Innendämmung mit PU-Verbundplatten

Die klassische Lösung funktioniert - wenn die Voraussetzungen stimmen und die Details sorgfältig ausgeführt werden. Voraussetzungen:

1. keine aufsteigende Feuchtigkeit in der Wand, intakter Schlagregenschutz, keine lecken Wasserleitungen; sollte sowas vorliegen, dann muss das zunächst abgestellt werden

1. wie immer bei Innendämmung: keine wasserführenden Leitungen in der Außenwand, die einfrieren könnten

Die Details für die korrekte Ausführung finden Sie hier! Es gibt zwei Aspekte:

 I Die innere Verkleidung muss luftdicht⁶⁷⁵⁾ und dampfbremsend⁶⁷⁶⁾ sein.
II Die Anschlüsse müssen Wärmebrücken-entschärft werden (d.h. in de Regel Dämmkeile)

Sie müssen das nicht alles berechnen, denn wir haben die wichtigsten Details für diese Ausführungen vorabberechnet und die Lösungen hier so dargestellt, dass sie auf der sicheren Seite funktionieren. Dass das über viele Jahrzehnte den Komfort sichert, Heizkosten spart und die Bausubstanz schont, ist durch bereits seit langem realisierte Beispielprojekte gesichert (z.B. hier dokumentiert).

Schritt 0: Geht das hier überhaupt? a) Ist die Wand nass? Dann erst mal trocken legen. b) Hält der alte Innenputz und die alte Tapete noch gut? Sonst: runter damit und evtl. ausspachteln. Aber dann erst mal trocknen lassen! c) Irgendwelche wasserführenden Leitungen in dieser Wand? Dann ist Innendämmung hier nicht die richtige Wahl! d) Ist der Außenputz in Ordnung (Klopfprobe!) und trocken? e) Bevor da irgendwie gebohrt oder/und gedübelt wird, ist es ratsam, erstmal mit einem Leitungssucher den Verlauf von Stromkabeln zu orten!

Schritt 1: Auf die alte bestehende Wand werden Dämmplatten aufgeklebt und/oder aufgedübelt⁶⁷⁷⁾. Dabei ist vor allem darauf zu achten, dass hinter den Platten keine durchgehenden verbundenen Lufträume bestehen: Das geht am besten mit einer Verklebung mit Ringwulst und jeweils sattem Stoßen der Platten. Sollten doch Fugen verbleiben, dann werden die ausgestopft - dazu eignet sich jeder faserige Dämmstoff⁶⁷⁸⁾ und ein Kunststoffspachtel als Werkzeug. Notfalls kann auch mit FCKW-freiem Bauschaum ausgeschäumt werden.

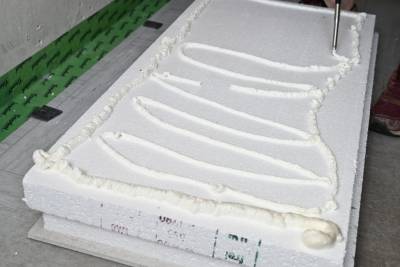

Das Material: EPS Platten mit einer Gipsfaserplatte als Innenschale	Mit dem Kleber bestreichen Unsere Erfahrung mit nichtdrückendem PU-Kleber: Das ging sehr fix!
An die Wand mit der Platte, etwas versetzt Ganz bewusst wird sie dann in Position geschoben Dadurch erreichen wir eine vollflächige Verklebung	Ausrichten der Platte an den schon vorhandenen.

Schritt 2: Die Innenverkleidung der Dämmung ist entweder schon mit den Platten verbunden (Verbundlösung) oder wird im 2. Schritt aufgeklebt oder aufgedübelt. Diese Verkleidung ist selbst aus einem luftdichten Material zu wählen (Gipskartonplatten sind geeignet, ebenso wie Sperrholz oder OSB-Platten, die Fugen müssen aber luftdicht sein und bleiben, siehe Schritt 3).

Foto: Die erste Reihe passt schon.

Ein am Markt erhältliches Komplettsystem verwendet Polyurethan (PU)-Verbundplatten; diese Lösung ist besonders platzsparend, denn Polyurethan hat eine sehr geringe Wärmeleitfähigkeit. Die PU-Platten sind ab Werk beidseitig mit Aluminiumfolie kaschiert, damit aus den Poren des Schaums kein Gas entweicht, denn das würde die Dämmwirkung verringern. Durch diese Folie ist die Platte selbst luft- und wasserdampfdicht, und zwar auf beiden Seiten. Probleme bzgl. der Dampfdiffusion kann es hier gar nicht geben - wir haben das im am Passivhaus Institut konkret ausgeführten Beispiel auch nochmals messtechnisch überprüft. Die Stöße müssen aber nach wie vor sorgfältig abgedichtet werden. Auf der Raumseite des Dämmstoffes ist eine dünne Silikatplatte aufgeklebt. Die Platten haben umlaufende Nuten und werden beim Ankleben mit Federn verbunden.

Abb. 1Der Klebemörtel wird mit der Bohrmaschine und Rührer nach Packungsanleitung angemischt. Ein Kleberwulst wird auch hier umlaufend am Rand der Platte aufgetragen, denn auch hier muss das Hinterströmen der Platten sicher verhindert werden. Die Anschluss-Platten werden an die vorausgehenden dicht herangeschoben, so dass die Feder komplett in der Nut verschwindet, das stellt auch hier die Luftdichtheit her. Mit der Schlagbohrmaschine werden je 3 Löcher durch die Feder zwischen den Platten in die Wand gebohrt und darin mit einem starken Akkuschrauber die Rahmen-Schrauben eingedreht. Oft gibt es zwischen der Oberkante der Platten und der Decke noch einen freien Streifen. Hierfür wird eine Platte mit der richtigen Größe der Länge zugeschnitten ebenfalls anschließend mit einer Feder eingeklebt. Die entstehenden Spalte an der Ober- und Unter-Kante werden am Ende mit PU-Montageschaum gefüllt.

Schritt 3: An den Rändern und untereinander müssen die Platten der Verkleidung luftdicht miteinander verbunden werden. So, dass keinesfalls warme Raumluft hinter die Innendämmkonstruktion strömen kann; siehe auch Innendämmung niemals hinterlüften. Dabei wählen wir Lösungen, die auch dauerhaft luftdicht bleiben (vgl. luftdicht ausführen) - Baukomponenten sind nämlich durchaus öfters in Bewegung zueinander. Und die Luftdichtslage muss das aushalten und überbrücken. Es ist praktisch, die Luftdichtheitsebene gleich mit der Dampfbremsebene zu verbinden - in jedem Fall muss diese auf der warmen Seite der Konstruktion (also innen) liegen. Die Innenverkleidung darf raumseitig der Dampfbremse liegen - allerdings kein bedeutender Teil der Wärmedämmung⁶⁷⁹⁾. Wenn die Dampfbremse nicht bereits in der verkleidenden Platte integriert ist, ist oft ein luftdichter und dampfbremsender Anstrich eine einfache Lösung.

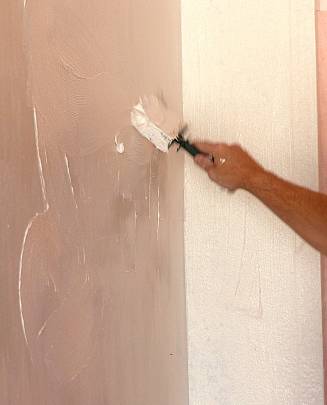

Heute verfügbare einfache Lösung für Luftdichtung und zugleich Dampfbremse: Die streichbare „Flüssigdichtung“, ein durch das PHI zertifiziertes Produkt. Die Beschichtung ist elastisch genug, um kleinere Bewegungen zu überbrücken. Und der Wasserdampfdiffusionswiderstand passt sich sogar den Randbedingungen an - er erlaubt im Sommer ein Trocknen und verhindert im Winter einen zu großen Diffusions-Feuchtestrom durch die Dämmung. Das macht diesen Aufbau ausführungssicher - natürlich muss die Fassade von außen Schlagregen-geschützt sein.

Hier dürfen keine Lücken entstehen. Wie oben beschrieben, sollte die Innenschale elastisch aufgesetzt werden. Ganz entscheidend ist hier, dass die Luftdichtheit absolut sichergestellt ist!

Dafür gibt es drei Lösungs-Varianten: Die Abklebung mit einem in diesem Fall diffusionsdichten Klebeband, die elastische Verfugung (z.B. mit Acrylmasse, vgl. unser Foto) und die elastische Dichtlippe mit Funktionshub.

Teppiche sollten im Bereich der Innendämmung entfernt werden und wie oben beschrieben der Randstreifen des Estrichs diffusionsoffen abgeklebt werden⁶⁸⁰⁾.

Unter dem Estrich gibt es in unserem Fall eine Trittschalldämmung. Daher ist die Wärmebrückenwirkung des nur 5 cm starken Zementestrich nicht besonders groß und es muss am Boden keine Begleitdämmung ausgeführt werden.

Eine gemauerte Innwand leitet durch die dort üblicherweise verwendeten Steine mit hoher Wärmeleitfähigkeit die „Kälte“ aus der kalten Außenwandmauer nach innen weiter. Damit es keinen kalten Streifen an dieser Innenwand gibt, muss die Dämmung an ihr ein Stück weit fortgesetzt werden. Am unauffälligsten geht das mit einem Dämmkeil: hier geht die Dämmung von Anfangs etwa 20 mm auf nahe Null etwa 200 mm entlang der Innenwand zurück. Das stellt, wie das Temperaturbild zeigt, sicher, dass nirgendwo tiefe Innenoberflächentemperaturen erreicht werden. Das wiederum ist wichtig, damit es nirgendwo zu unzulässig hohen Werten für die relative Feuchtigkeit kommt⁶⁸¹⁾ - das ist, wie das Temperaturbild rechts zeigt, mit den hier gegebenen Empfehlungen erreichbar.
Alternativ kann auch eine ca. 25 cm weit reichende Begleitdämmung (20 mm) realisiert werden.

Hier wird der Dämmkeil produziert: Aus einer vollen Platte geschnitten. Die Keile sind aber auch im Handel erhältlich	Mit Kleber (Ringwulst!) bestrichen. Aufpassen, dass das Mousepad nicht dran klebenbleibt.	Und an Innenwand (rechts) und Decke, ringsum angrenzend zur innengedämmten Fläche, verlegt.	Diese Dämmkeile sind sehr leicht. Weil es hier eine Trittschalldämmung im Bodenaufbau gibt, braucht es am Boden keinen Dämmkeil.

Abb. 2: Rasch den Keil an die Decke: Für eine Animation auf das Bild klicken.Die hier gefertigten Dämmkeile sind sehr leicht handhabbar. Diese Keile dürfen ohne Weiteres auch bei allen anderen hier von uns vorgestellten Innendämmvarianten verwendet werden: Sie belegen nämlich nur eine kleine Fläche im Randbereich, von wo aus Wärme nachströmt und regelmäßig kapillare Weiterleitung in die ungedämmten inneren (und warmen) Bereiche des Raumes erfolgt. Das verwendete EPS-Material hat einen µ-Wert zwischen 20 und 30, das reicht für einen Schutz der gar nicht mehr ganz so kalten Innwand- oder Deckenoberfläche aus, ist aber auch nicht so dampfdicht, dass dies bei den diffusionsoffenen Varianten stören würde. Es gibt solche Keile im Handel aber auch aus Holzfaserdämmplatten und sogar aus Kalziumsilikat. Alle Dämmkeile dürfen auch in anderen Systemen verwendet werden - wie hier beschrieben, ist vor allem auf eine nicht hinterströmbare Verklebung zu achten (in unserem Fall durch einen ringsumlaufende Klebewulst).

Stichwort: Die Fensterlaibung muss grundsätzlich bei Innendämmung immer AUCH gedämmt werden. Die Wandoberflächen werden sonst dort zu kalt - und das kann feuchte Stellen verursachen. Platz für 20 mm Dämmung ist praktisch immer; aber selbst wenn das nicht geht, der Dämmkeil bietet auch hier eine Lösung.

Stichwort: Dämmung immer nur mit Dämmkeil auslaufen lassen.

Auch hier gibt es wieder mehrere Möglichkeiten:

1. Am einfachsten ist es wohl, eine Verlängerungsschnur mit einer Mehrfachsteckdose oder sogar einem der modernen „Steckdosentürme“ einzustecken und das Kabel (dicht!) nach innen zu führen.

2. Eine andere Möglichkeit ist, Steckdoseneinsätze verwenden, um Steckdosen so vorzuverlegen. Dabei kann es sich auch gleich um intelligente Stecker handeln - ganz im Sinn der Stromspar-Aktion.

3. Wenn ein Elektriker beauftragt werden kann, geht es natürlich auch, die Dose in die neue Innwand-Oberflächenlage vor zu verlegen. Dazu muss dann allerdings einer der speziell für den Passivhaussektor entwickelten sicher luftdichten Leerdosen verwendet werden, die auch dicht in die Verbundplatte eingearbeitet werden muss. Vor 36 Jahren bei der Innendämmaktion in Tübingen hatten wir das durch Ausschäumen erreicht und das hat sich auch bewährt. Sicher ist dies aber die Version mit dem größten Arbeitsaufwand.


Was wir NICHT empfehlen: Ein „Loch in der Dämmung“ um die Steckdose herum frei zu lassen: Da ist die Wand dann nämlich besonders kalt; hier gibt es nahezu mit Sicherheit dann Tauwasser - und das wollen wir nirgendwo, und schon gar nicht im Bereich einer Steckdose haben. Also. Optionen 1. oder 2. wählen! Das gilt so für alle von uns beschriebenen Innendämm-Methoden: Wie schon an anderer Stelle vermerkt: Innendämmung darf auf keinen Fall irgendwo abrupt enden, sie sollte immer über eine Strecke von mindestens 200 mm auslaufen (siehe oben, Dämmkeile).

Die wichtigsten Informationen zur Ausführungsform 'Innendämmung mit Dampfbremse' gibt es auch als Video:

.

Hier können die detaillierten Ausführungsbeschreibungen heruntergeladen werden Innendämmung mit EPS-Verbundplatten und Innendämmung mit PU-Verbundplatten.

Anmerkung 1: Alle diese Informationen sind kostenlos erhältlich, das ist auf Grund einer Förderung durch das Bundesland Hessen möglich. Vielfach gibt es im Rahmen der Aktion „Energieeffizienz JETZT“ dazu auch noch Videos in YouTube.

Anmerkung 2: Diese Darstellung und die Anleitung wurden nicht von Herstellern der verwendeten Produkte oder Werkzeuge gesponsert. Sollten irgendwelche Produktnamen auf Fotos noch erkennbar sein, so stehen sie prototypisch für eine meist große Zahl von vergleichbaren Komponenten und stellen keine Empfehlung eines spezifischen Produktes dar.

Für spezifische Anwendungen setzen wir aus guten Gründen zertifizierte Komponenten ein, u.a., weil für solche Komponenten unabhängig sicher gestellt ist, dass die Spezifikationen in der Praxis auch eingehalten werden (und sehr oft die benötigten Spezifikationen überhaupt nur vorliegen).
